概 述
粘着控制系统实验台能对粘着控制系统插件进行全面测试及诊断，判断系统故障所在，并可进行故障信息显示及打印。同时也可对既有机车电子柜的防空转插件进行功能测试，方便用户发现并及时排除插件故障，确保单板质量。
测试台硬件
|

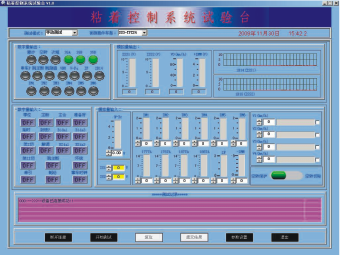

上位机软件
|
系统组成
测试台主要由测试台硬件设备及上位机测试软件组成。
主要技术特点
1、能真实模拟机车运行工况，对防空转插件及粘着保护插件进行全面测试。
2、可选择自动与手动测试两种方式，方便全面测试或单个指标快速测试。
3、集数据转储、系统时间修正于一体，方便用户对插件记录数据进行分析。
基本原理
粘着控制系统试验台可自动或手动方式模拟机车运行工况给被测插件提供输入信号，同时采集被测试插件反馈信号，由上位机软件处理、判断和显示测试结果，实现试验台与被测试插件的数据交换。

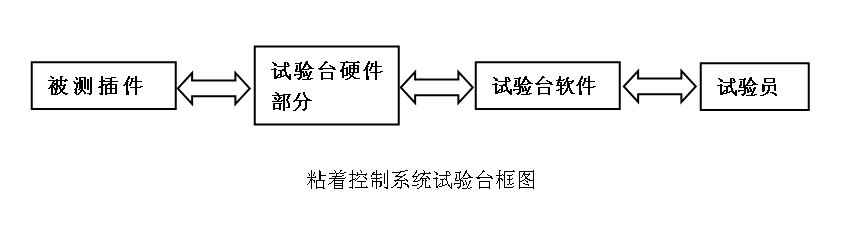

系统主要分为两部分：试验台硬件设备和上位机软件部分。试验台硬件部分是上位机软件与被测试插件交换信息的中间环节，上位机软件的人机交互式操作，实现了测试员与被测插件的交互式操作
主要技术指标
输入电源： AC220V±20V（2A）。
CAN波特率： 1Mbit/s。
速度输出范围： 0~100km/h。
速度误差范围： ±0.6 km/h。
速度输出波形： 方波；频率：0~1414Hz占空比：50%；幅度：低电平<1V，高电平>9V。
|
