概  述
    受机车运行环境的影响，附着在车顶支持绝缘子表面的尘埃及污秽会逐渐加重，致使绝缘子的绝缘性能下降，特别是雨雾、冰雪等不良气候条件下，容易产生污闪或冰闪现象，引起接触网保护性跳闸。若此时故障机车不能准确界定绝缘故障，盲目升弓会再次引发事故，烧毁弓网。
    CHTCS型电力机车车顶绝缘检测装置，在出现绝缘故障后能使司乘人员在机车内便能对车顶绝缘性能进行在线检测。既可有效避免闪络事故的再次发生，又能降低司乘人员在运行途中登顶作业的危险性。

系统组成
    整套检测及处置系统由车顶绝缘检测装置控制盒＋高压电压互感器＋高压隔离开关共同构成。

主要技术特点
    1、当电力机车未升弓时，能在机车内对车顶高压设备的对地绝缘性能进行在线测试，当绝缘性能达不到要求时便能发出声光报警。
    2、能直观显示机车车顶绝缘性能状态。
    3、可记录测试数据并可通过专用数据转储工具进行下载，可方便检索历史测试记录。

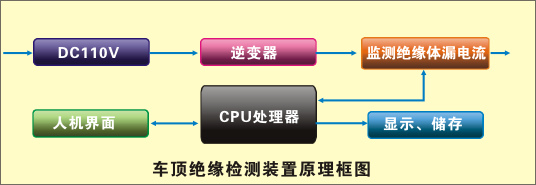

基本原理
    装置将机车控制回路电源（机车蓄电池）110V直流电源逆变成0～116V，50Hz的交流检测信号,经过高压电压互感器进行升压，对机车车顶高压部分电路施加0～29kV的检测电压。若高压部分电路绝缘性能下降，则折算到互感器次边的输入功率将迅速增大，通过控制其输出功率来实现绝缘子绝缘性能的检测。

主要技术指标
    1、输入电压：     DC 110V (77V～137.5V)
    2、输出电压：　　 AC 0～116V
    3、频率：　　　　 50±1% Hz
    4、波形：         正弦波
    5、输出容量：     0.8kVA(Max)
